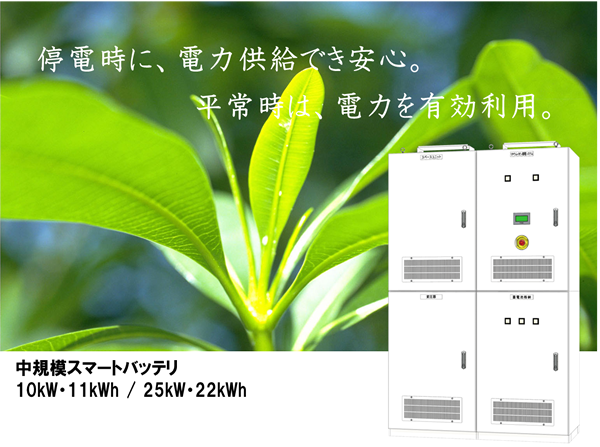

東芝蓄電池の紹介＊産業用
| 電力ピークの抑制 | ピークシフト・ピークカットにより受電電力のピークを抑制 |
|---|---|
| 停電時に電力供給 | 停電時は自立運転に自動切替 特定負荷へ電力供給 |
| 安全で長寿命の電池SCiB | 東芝製リチウムイオン電池SCiB搭載 |
| 蓄電池容量 最大176kWh | 最大176kWhまで増設可能(11kWh単位) |
| スマートグリッドとの連携 | 分散蓄電池としてスマートグリッド制御に対応可能 |
| 太陽光発電との併用 | 太陽光発電とリチウムイオン蓄電システムが連携して平常時も停電時も電力を効果的に活用 |

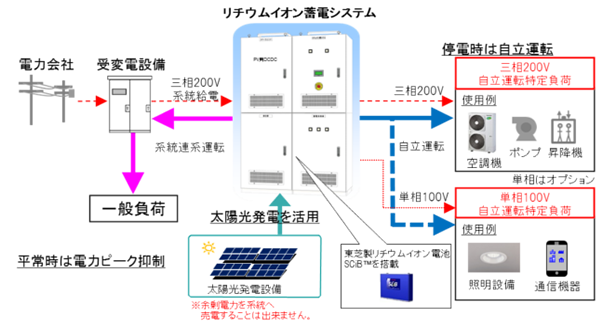

■システム構成
平常時は電力ピーク抑制
平常時は系統連系運転しピークシフト及びピークカットにより最大電力量を抑制します。

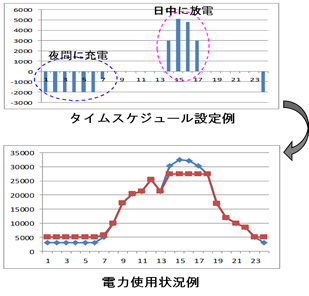

●ピークシフト機能
タイムスケジュール設定機能を使い、日中に蓄電池へ充電、夜間に蓄電池から放電することで、ピーク時間帯の系統電力使用量を削減します。
●ピークカット機能
負荷変動により受電電力量が契約電力を超過しそうな場合、蓄電池から系統へ電力供給して受電電力が目標値をオーバーしないように電力抑制します。
停電時は自立運転
停電時は系統から解列して蓄電池から電気を放電して電力を供給します。
●自立運転機能
停電発生後、系統から自動解列して自立運転に切替します。（解列は手動でも可能です。）
自立運転開始まで約 5 秒程度かかります。（無瞬断ではありません。）
●連携復帰運転機能
停電復旧後、一定時間経過後に自立運転から系統連系運転に自動で切替します。
（連系復帰は手動でも可能です。）
太陽光発電を活用
太陽光発電とリチウムイオン蓄電システムが連携して、平常時も停電時も電力を効果的に活用します。
●リチウムイオン蓄電システムと連携
平常時は太陽光発電と蓄電池を併用して最大電力量を抑制します。
停電時は日中に太陽光を使用、夜間に蓄電池を使用します。

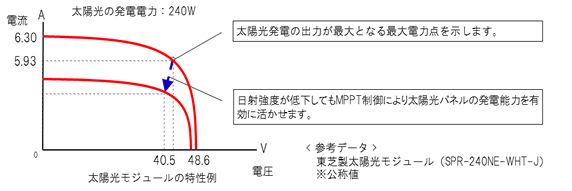

●最大電力点追従（MPPT）制御
MPPT制御により太陽光発電は常に最大出力で稼働し続けます。
製品仕様
品名 |
リチウムイオン蓄電システム |
||
型式 |
IPCS-LIB-S100 |
IPCS-LIB-S250 |
|
適用規格 |
JIS,JEC,JEM､JEAC9071-2010 （系統連系規定）
|
||
定格出力（定格電圧時） |
10kW |
25kW |
|
蓄電池容量（標準） |
11kW |
22kWh |
|
系統側定格入力電圧 |
AC202V ±10% |
AC202V ±10% |
|
入力運転電圧範囲 |
DC180V～324V |
DC180V～324V |
|
PV定格電圧 |
DC240V |
DC240V |
|
PV入力電圧範囲 |
DC100V～365V |
DC100V～365V |
|
電力変換効率 |
ACDCインバータ |
98% |
97% |
DCDCチョッパ |
97% |
98% |
|
力率（定格電圧 25～100%出力時） |
0.95以上 |
0.95以上 |
|
定格出力 電圧 |
AC202V ±10% |
AC202V ±10% |
|
定格出力 周波数 |
50/60Hz |
50/60Hz |
|
定格出力 電流 |
28.6A |
71.5A |
|
出力電流 ひずみ率 |
総合5% 各次3%以下 |
総合5%、各次3%以下 |
|
相数 |
三相3線式 |
三相3線式 |
|
連系保護装置 |
交流不足電圧 交流過電圧
系統周波数低下 系統周波数上昇 |
||
単独運転検出機能 |
受動的方式、能動的方式
|
||
外形寸法（H×W×D）（オプション・突起物含まず） |
1900×1300×600（mm） |
1900×1950×600（mm） |
|
メンテナンススペース |
前面 1.0m以上、上部 0.2m以上
|
||
本体塗装色（マンセル値） |
5PB9/0.5 ｸﾞﾛｽ40±10（半艶）（ｵﾌﾟｼｮﾝ:御指定色）
|
||
質量 （オプション含まず） |
標準 |
1000kg |
1900kg |
標準＋PV用DCDC |
1150kg |
2100kg |
|
設置場所 |
設置場所 |
屋内用（据置き式、オプション:屋外）
|
|
周囲温度 |
-5～40℃
|
||
湿度 |
15～85%（結露無し）
|
||
高度 |
標高1000m以下
|
||
保護構造 |
IP20 JEM-1267（1975）準拠
|
||
冷却方法 |
強制風冷
|
||
ケーブル引込口 |
上部
|
||
I/O インターフェース |
AI |
1 （受電電力）
|
|
DI（無電圧接点入力） |
3 （解列アンサ、RPR、OVGR）
|
||
DO（オープンコレクタ出力） |
3 （解列外部出力、蓄電池システム故障、蓄電池残量低下）
|
||
LAN（100Base） |
1 （上位通信用）
|
||
機能 |
ピークシフト（スケジュール運転） |
○
|
|
ピークカット |
○
|
||
逆潮流防止制御 |
○
|
||
自立運転（自動／手動） |
○
|
||
連系復帰運転（自動／手動） |
○
|
||
停電用蓄電池残量確保 |
○
|
||
最大電力点追従（MPPT）制御 |
○（PV用）
|
||
PV運転モード （充電優先モード／買電最少モード） |
○（PV用） |
||

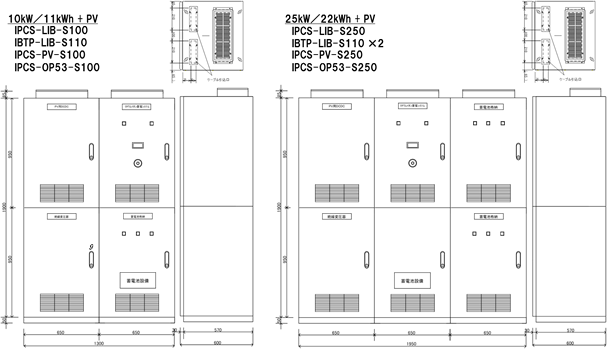

外形図
